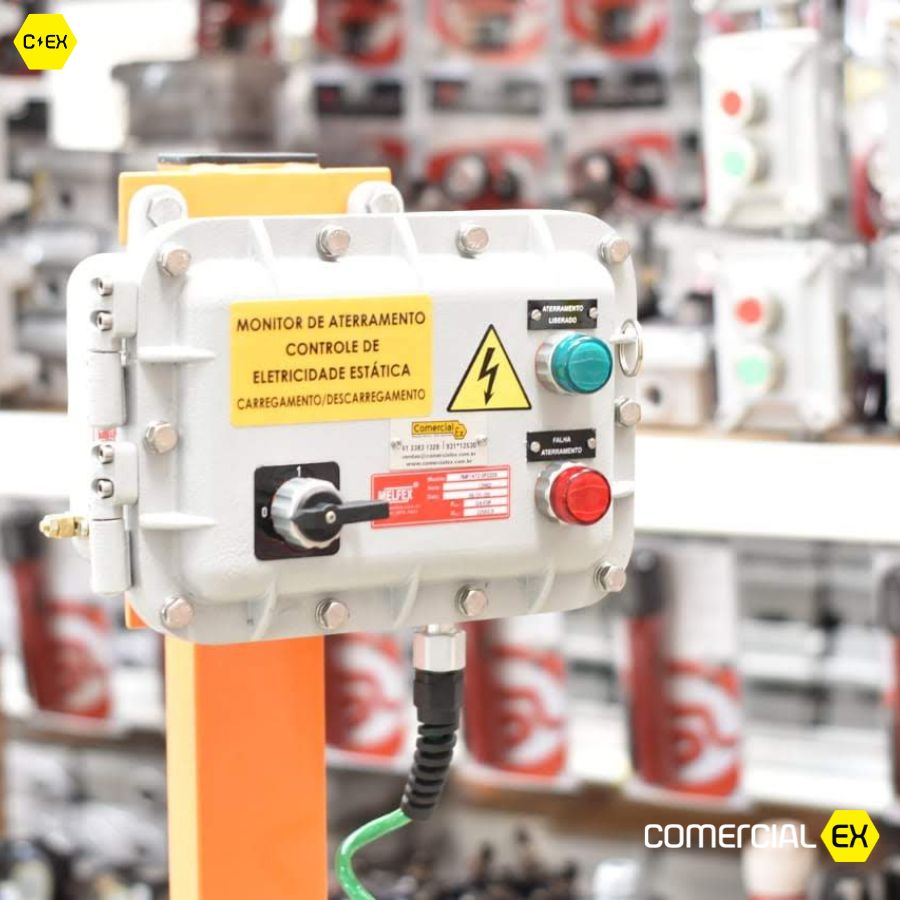

SISTEMA DE ATERRAMENTO À PROVA DE EXPLOSÃO

O Sistema de Aterramento à Prova de Explosão é especialmente indicado para áreas classificadas com atmosferas explosivas nas Zonas 1, 2, 21 e 22. Fabricado em liga de alumínio fundido, oferece alta resistência mecânica e proteção contra corrosão, garantindo segurança e durabilidade em ambientes industriais críticos.

Características do Sistema:

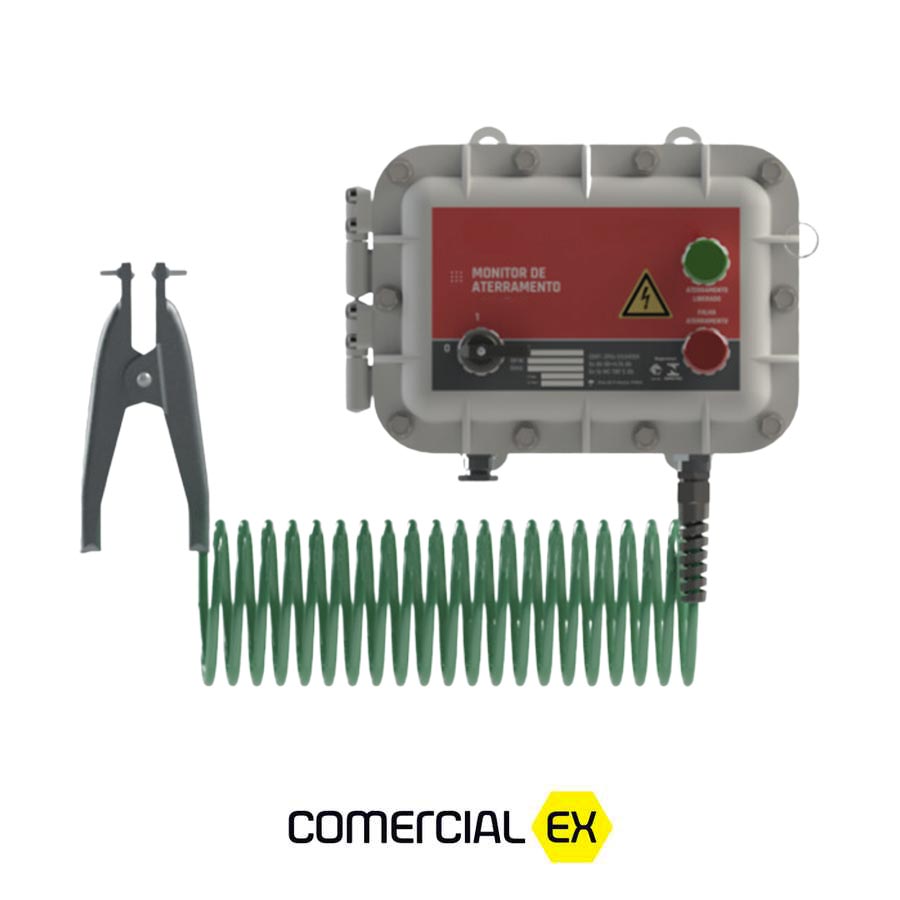

• Conjunto de Aterramento Blindado: Fornecido completo com cabo espiralado de 10 metros.
• Garra Isolada: Oferece resistência de isolamento em ohms (ῼ), proporcionando segurança durante o uso.
• Instalação Versátil: Pode ser instalado sobreposto na parede ou diretamente na estrutura metálica.
• Fácil Manutenção: Tampa parafusada permite acesso rápido para manutenção.
• Funcionamento Seguro: Eficácia da conexão da garra ao veículo libera com segurança o carregamento/descarregamento de líquidos ou gases inflamáveis.
• Design Slim: Compacto e fácil de utilizar, ideal para uso frequente.
• Acabamento de Alta Qualidade: Pintura eletrostática cinza Munsell N6.5.
• Tensão de Alimentação: Compatível com 127-220 Vca e 24 Vcc.
• Terminal de Aterramento: Adequado para cabos de até 6 mm².
• Acessórios Opcionais: Pedestal e carretel disponíveis sob demanda.

Dimensões:

Instalação e Manutenção:

• Proteção das Juntas Flangeadas e Rosqueadas: Não devem sofrer danos ou pintura; recomenda-se aplicar graxa protetora para melhorar a vedação e prolongar a vida útil.
• Evite Produtos Inflamáveis: Não use materiais inflamáveis para lubrificação ou proteção.

Funcionamento do Sistema:

1. Verificação de Conexão Segura: Monitora a conexão entre a garra de aterramento e a estrutura metálica do veículo ou tanque, permitindo o carregamento/descarregamento seguro de líquidos ou gases.
2. Relé Auxiliar Integrado: Com corrente máxima de 3A, oferece contatos NA (normalmente aberto) e NF (normalmente fechado) para controle de bombas ou compressores. Em caso de falha na conexão, o relé retorna à posição de segurança, interrompendo o bombeamento e fechamento de válvulas.
3. Indicadores Visuais de Segurança:
   • Sinaleiro Vermelho (VM): Acende para indicar falha na conexão, ou quando a resistência de contato é superior a 10 ohms.
   • Sinaleiro Verde (VD): Acende para confirmar conexão efetiva, permitindo o início do carregamento/descarregamento com segurança.
4. Conexão Completa do Sistema: A garra do sistema deve ser conectada a uma parte metálica não isolada do veículo, caminhão, vagão de trem, embarcação ou tanque. O terminal externo e o borne de aterramento interno do painel devem estar ligados à mesma malha de terra da edificação, conforme a norma NBR 5410.

Recomendações para Aterramento:

• Mangueiras e Acessórios: Devem ser aterrados adequadamente. Utilize carretel de aterramento, se necessário, e siga as normas brasileiras vigentes para o manuseio seguro de substâncias sujeitas a explosão por eletricidade estática.

Marcação e Certificações:

• Classificação Ex:
  • Ex db IIB + H2 T6 Gb
  • Ex tb IIIC T85°C Db
• Grupos de Proteção: Grupos IIA, IIB + H2 e IIIA, IIIB e IIIC.
• Grau de Proteção: IP66W, garantindo resistência contra poeira e água em ambientes agressivos.

O Sistema de Aterramento à Prova de Explosão da Comercial Ex é uma solução segura e eficaz para garantir proteção em áreas classificadas com atmosferas explosivas, proporcionando confiabilidade e conformidade com as normas mais rigorosas.
